CryoCooler - K130 Serie
Die K130 Serie stellt eine Klasse von hocheffizienten Kryokühlern für vibrationssensitive Kühlanwendungen in kompakten Vakuumkammern dar. Dabei liegt der Temperaturbereich der K130 Serie zwischen 130K [-143°C] und 100K [-173°C]. Das standardisierte Produktsortiment der K130 Serie umfasst mehrere Leistungsklassen bis hin zu 1kW Kühlkapazität. Kundenspezifische Anpassungen mit wesentlich höheren Kühlleistungen sind möglich. Die Kryo-Kompressoren bestechen durch geringste Schallemissionen und kleinste Kompressor-Einheiten, welche bei hoher Energieeffizienz in jedem Labor betrieben werden können.

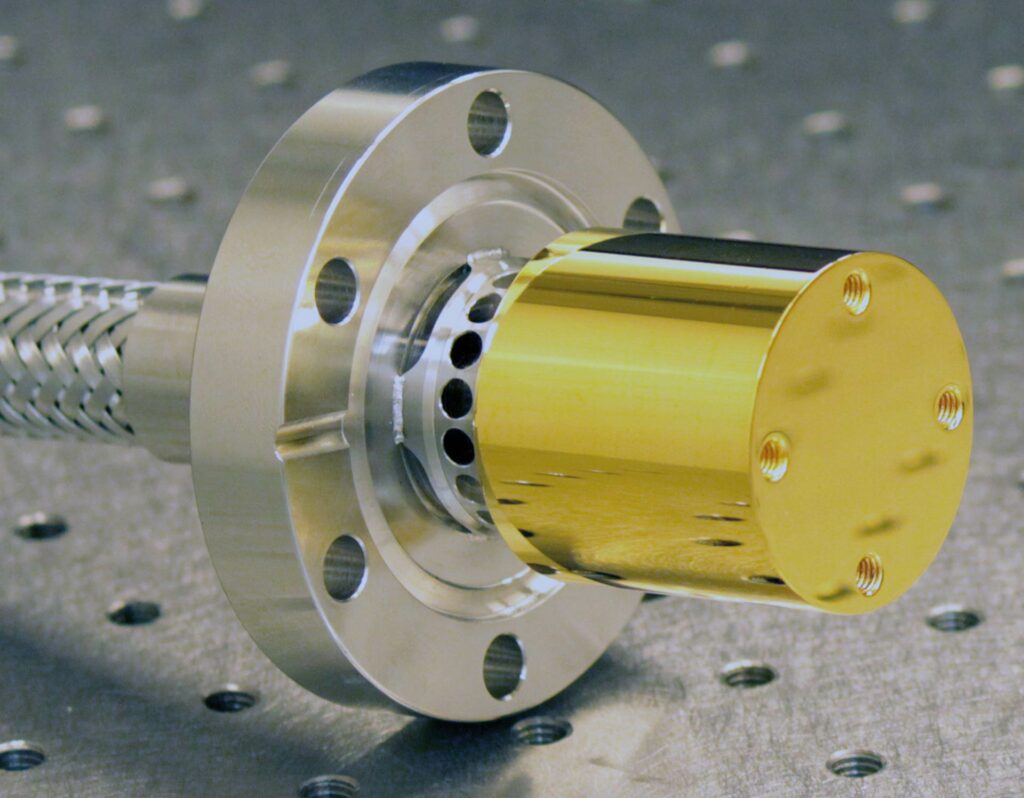

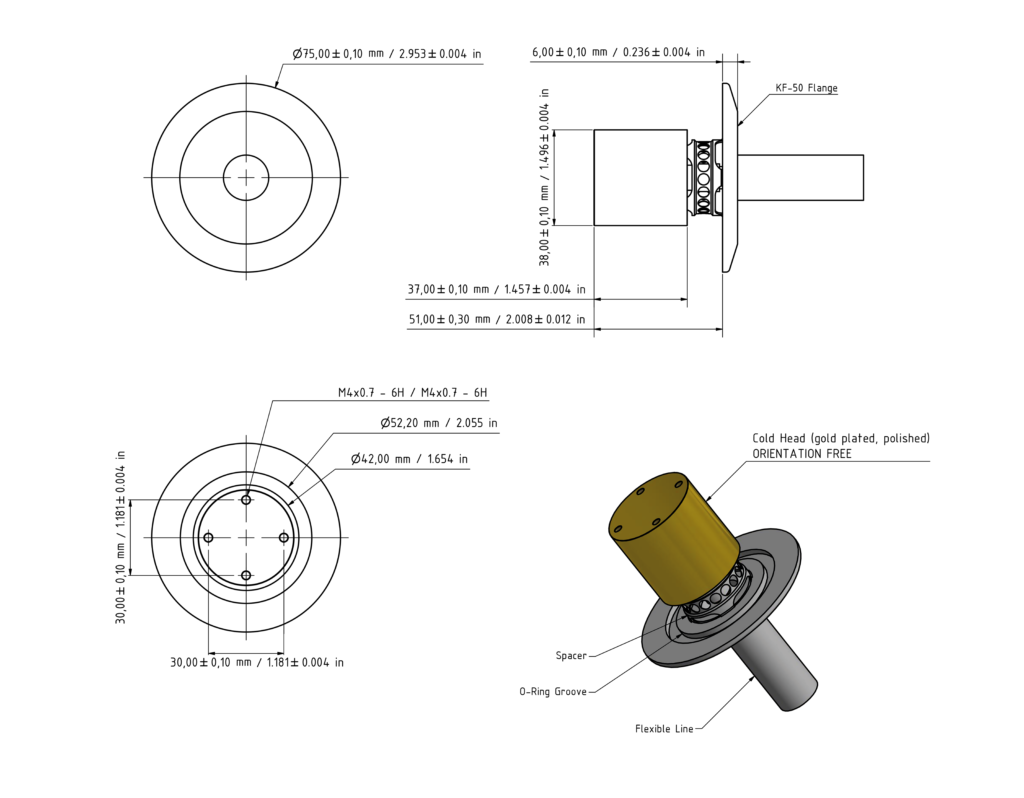

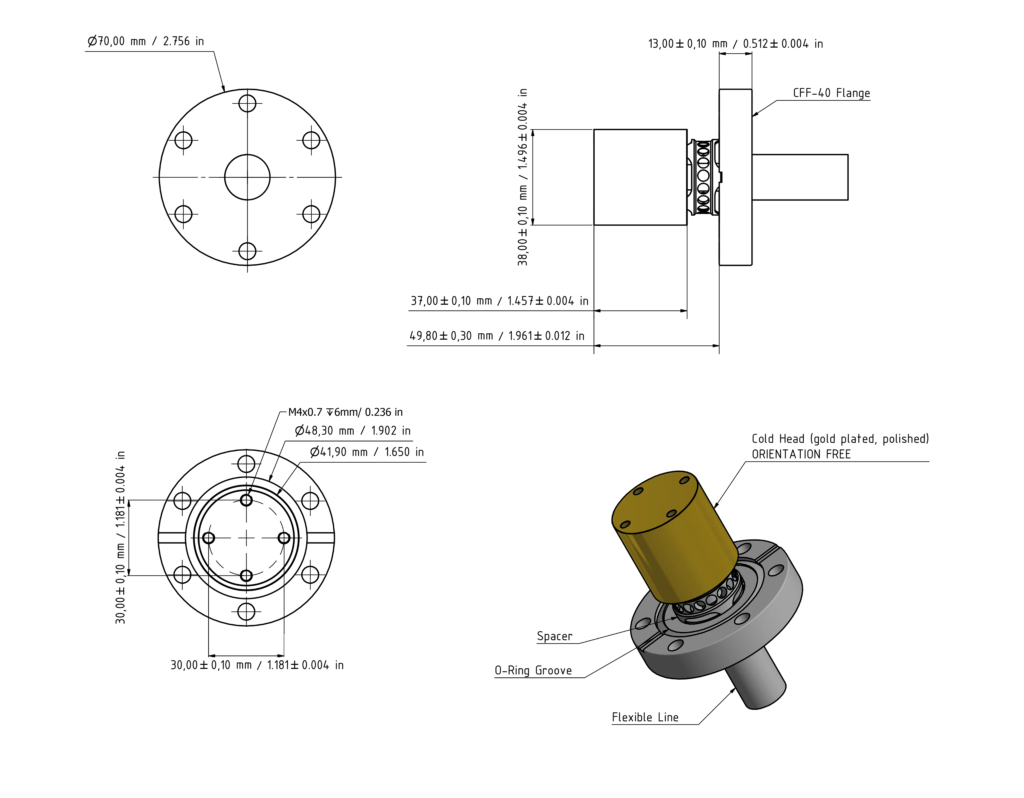

Die Kühlköpfe garantieren bei geringsten Vibrationsamplituden bis in den sub-nano Meter, eine ultra-kompakte nahezu vibrationsfreie Kryoquelle in der Vakuumkammer. Damit ermöglichen CryoSpectra´s Cryocooler, Cutting-Edge Applikationen wie z.B. phasenstabilisierte [CEP] kryogen gekühlte Femtosekundenpuls-Laser Verstärker auf allerhöchstem Niveau. Die Standard Kühlkopf-Einheiten werden in der kompakten CFF-40 Flansch-Variante oder KF-50 Flansch-Variante angeboten. Diese sind damit bestens für alle anspruchsvollen Vakuumapplikationen bis in den UHV-Bereich geeignet.
Kundenspezifische Flanschsysteme und elektrische Vakuumdurchführungen für Sensorik etc. sind auf Anfrage erhältlich.
K130 Serie
Die kompakten Kompressor-Einheiten sind als wassergekühlte und luftgekühlte Einheiten erhältlich. Diese ermöglichen einen nahezu wartungsfreien Betrieb und die Endtemperaturen werden binnen 20 Minuten erreicht. Alle Kühlköpfe werden standardmäßig planpoliert und vergoldet, um höchste Qualitätsansprüche bezüglich Wärmetransfer, Reflexion und Oxidationsschutz gewährleisten zu können. Diese Eigenschaften machen unsere Systeme für alle optischen und anderen Anwendungsfelder im Bereich Forschung & Industrie bestens geeignet.
Kühlkopf-Einheit Vorteile
- Ultra vibrationsarm bis in den sub-nm Bereich
- Geringe Kühlkopf-Masse <0,65kg
- Kompakte Bauform bei hohen Kühlleistungen
- Orientierungsunabhängige Kühlleistung
- Keine Wartung der Kühlkopf-Einheit erforderlich
Kompressor-Einheit Vorteile
- Hohe Kühlleistungen bis 1kW
- Höhere Leistungen auf Anfrage
- Wartungsarmer Betrieb
- Geräuscharmer Betrieb direkt im Labor
- Hohe Energie-Effizienz
Typische Anwendungen
- Festkörperlaser
- Sensorik
- Quantenoptik
- Infrarot-Detektoren
- Spektroskopie
Liste unserer Standard-Kryokühler [Weitere Versionen und unterschiedliche Stromversorgungen auf Anfrage verfügbar]:
| Modell | Kompressor-Einheit | Kühl-Kapazität | Leerlauf-Temperatur | Abkühlzeit | Kühlkopf-Masse [KF-50/CFF-40] | Leistungsverbrauch [50Hz/60Hz, typisch] | Kühlwasser-Durchfluss | Schall-Emission |
|---|---|---|---|---|---|---|---|---|
| K130075W | CU400 | 75W@130K | ≤100K | 20 Minuten | 0,450kg/0,645kg | 1 Phase, 230V AC, 640W | ≥3 Liter/Minute | 52dB(A)@1m |
| K130100W | CU400 | 100W@130K | ≤100K | 20 Minuten | 0,450kg/0,645kg | 1 Phase, 230V AC, 790W | ≥3 Liter/Minute | 56dB(A)@1m |
| K130150W | CU400 | 150W@130K | ≤100K | 20 Minuten | 0,450kg/0,645kg | 1 Phase, 230V AC, 1,1kW | ≥3 Liter/Minute | 58dB(A)@1m |
| K130250W | CU700 | 250W@130K | ≤100K | 20 Minuten | 0,450kg/0,645kg | 1 Phase, 230V AC, 2,2kW | ≥5 Liter/Minute | 61dB(A)@1m |
| K130500W | CU900 | 500W@130K | ≤100K | 20 Minuten | 0,450kg/0,645kg | 3 Phase, 230V AC, 4,1kW | ≥7 Liter/Minute | 62dB(A)@1m |
| K130750W | CU900 | 750W@130K | ≤100K | 20 Minuten | 0,450kg/0,645kg | 3 Phase, 400V AC, 7,1kW | ≥8 Liter/Minute | 64dB(A)@1m |
| K1301000W | CU900 | 1000W@130K | ≤100K | 20 Minuten | 0,450kg/0,645kg | 3 Phase, 400V AC, 8,3kW | ≥9 Liter/Minute | 65dB(A)@1m |
CU400 – Abmessungen: Höhe [0,40m] x Breite [0,55m] x Tiefe [0,40m], Kühlschlauchlänge 2,50m
CU700 – Abmessungen: Höhe [0,58m] x Breite [0,74m] x Tiefe [0,70m], Kühlschlauchlänge 2,50m
CU900 – Abmessungen: Höhe [0,58m] x Breite [0,88m] x Tiefe [0,90m], Kühlschlauchlänge 3,00m
Alle Angaben bei 12°C Wassertemperatur
Warum unsere CryoCooler?
- Ultra-vibrationsarme Kühlköpfe
- Großes Produktsortiment an Hochleistungs- Kryokühlern mit Leistungsdichten von bis zu 200W/cm²
- Kundenspezifische Kryokühler - von der Kleinserien-Anwendung bis hin zu OEM - Applikationen
- Orientierungsunabhängige Kühlleistung für alle Installationsszenarien
